案例研究噴霧干燥器解決方案

噴霧干燥器解決方案



生活中，有許多粉狀或粒狀固體產品，例如蛋粉，大豆醬粉，中藥，顏料，氧化鋁等。其中大多數是從溶液，乳液，懸浮液和糊狀液體原料中提取的。
有許多類型的機械和設備可用于提取此類粉狀和顆粒狀固體產品。

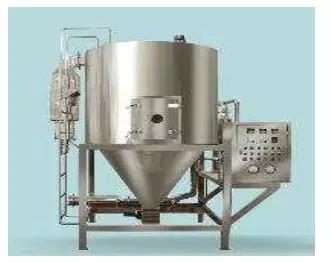

其中之一是今天小編推出的噴霧干燥機。

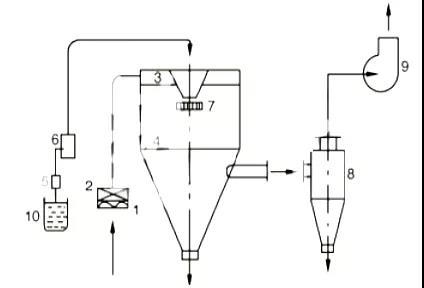

此設備的說明如下所示：



 1空氣過濾器； 2個加熱器; 3個熱風分配器； 4個干燥室； 5個過濾器; 6個泵; 7個噴頭； 8旋風分離器； 9風扇; 10料罐。
噴霧干燥機的過程：
過濾和加熱后，空氣進入干燥機頂部的空氣分配器，熱空氣進入
將物料液體通過塔體頂部的高速離心霧化器噴入非常細的霧狀液珠中，然后可以干燥成成品在很短的時間內與熱空氣平行接觸。

成品從干燥塔和旋風分離器的底部連續輸出，廢氣通過風扇排空。

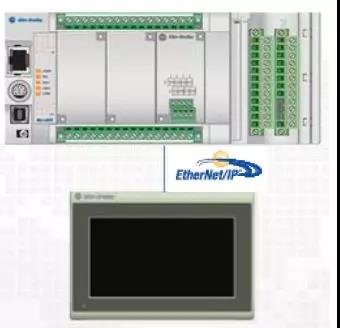

基于羅克韋爾自動化產品的解決方案，包括：
 Micro850小型PLC控制器；
 Allen-Bradley PanelView 800，觸摸屏；
 EtherNet / IP工業以太網通訊;噴霧干燥機的主要過程控制難點是加熱和冷卻的兩個溫度控制環節。
本案例的程序開發針對這兩個溫度控制過程，并采用羅克韋爾公司開發的溫度控制PID算法功能塊，具有易懂，操作簡單，運行可靠，具有自調整功能。
它可以減少現場工程師的調試時間并縮短設備交付周期。

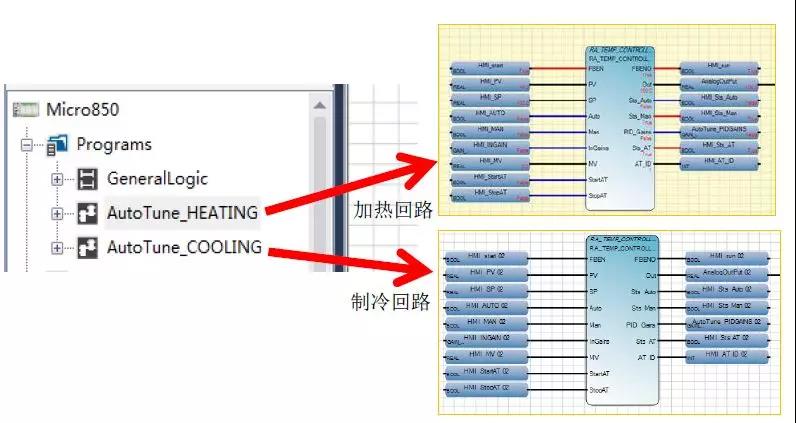

在這種情況下，PLC程序的開發基于CCW軟件平臺，可以免費下載和使用。羅克韋爾官方網站。該程序的特定實施效果如下：

溫度控制PID算法功能塊用于控制設備的加熱和冷卻電路。當目標溫度設置為100°C時，實際控制精度達到±0.1°C。

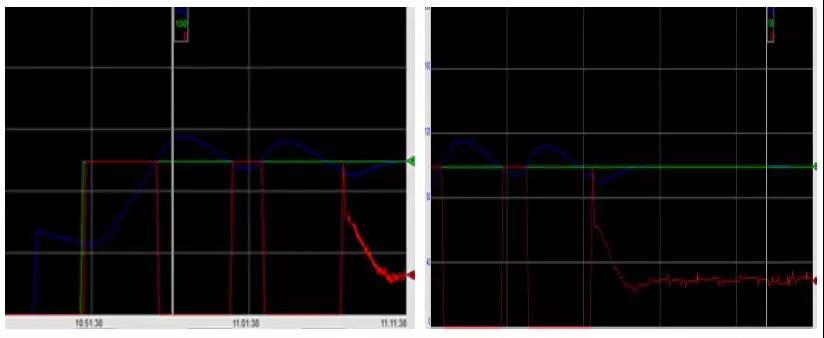

有關最終溫度控制效果的收集數據，請參考下圖：

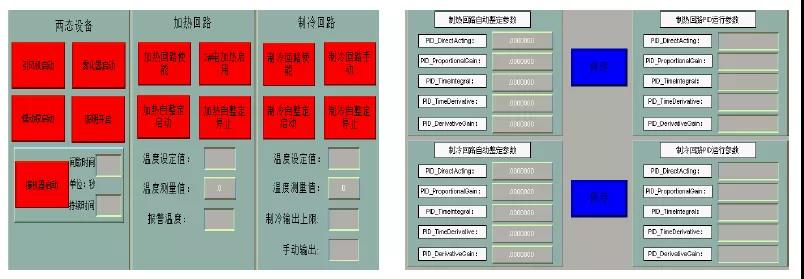

觸摸屏畫面設計也集成在CCW編程軟件中，非常方便，操作員可以自動或手動控制設備，監視或修改PID參數值，更加靈活。


應用摘要
可在Rockwell官方網站上免費下載和使用PLC編程CCW軟件。
溫度控制PID羅克韋爾公司開發的算法功能塊易于理解，操作簡單，操作可靠，并且具有自動調節功能。
該溫度控制PID功能塊的實際應用已得到高度認可由客戶。與客戶以前的開發和調試設備相比，此案例的開發大大提高了客戶工程師的開發過程的效率；
此溫度控制PID功能塊的實際應用也改善了設備的性能。這大大縮短了現場工程師的調試時間，并且縮短了客戶設備的交付周期。
溫度控制精度從原來的±3°C提高到±0.5°C。
達到相同設定溫度的穩態時間也從原來的1小時減少到20分鐘。
